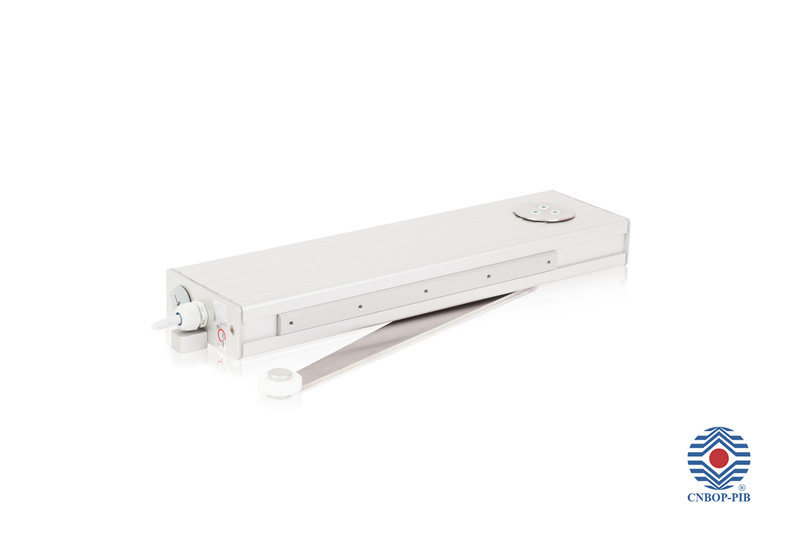

BS NAPĘD RAMIENIOWY DO DRZWI 24VDC
Instrukcja
Certyfikat
Świadectwo
Zastosowanie:

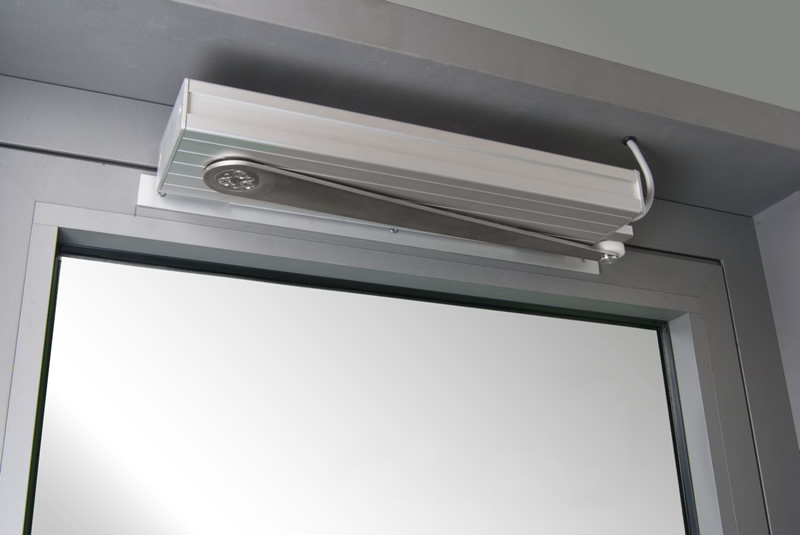

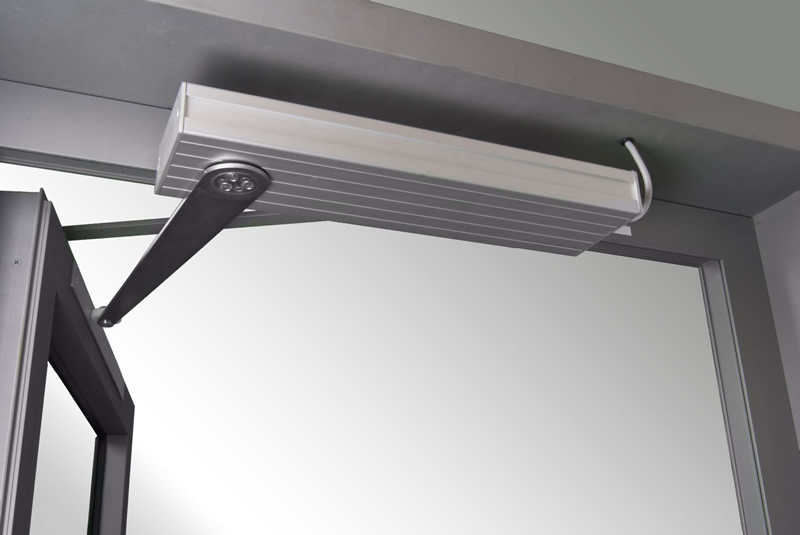

Siłownik typu BS przeznaczony jest do otwierania drzwi napowietrzających w systemie oddymiania i odprowadzania gorąca w razie pożaru. Ramie napędu i skrzydło drzwi nie są ze sobą połączone tylko pchane mechanizmem z rolką. Otwarcie drzwi ręcznie jest zawsze możliwe. Siłownik do drzwi napowietrzających jest ekstremalnie kompaktowym urządzeniem nie potrzebującym łańcucha lub śruby. Ramie siłownika obraca się względem korpusu. Siłownik jest symetryczny i można go z łatwością przeprogramować z kierunku obrotu lewego na prawy, za pomocą portu programującego.
Szczegóły techniczne:
- przystosowany do oddymiania
- duży kąt otwarcia
- skok 616 mm dla 300 N
- czas otwarcia nie całe 60 sekund
- przekładnia o wysokiej wydajności
- elektroniczne sterowanie: elektroniczny skok, delikatne ruszenie
- gniazdo programowania
- niski pobór prądu i wysoka sprawność
- możliwe wykonanie w kolorze (RAL, DB)
Dane techniczne:
- siła: pchania 300N, ciągnięcia 50N, ryglowania 500N
- napięcie zasilające: 24VDC (+ 25%/- 15%)
- prędkość otwierania przy obciążeniu nominalnym: 19,2mm/s
- skok nominalny: 616mm
- prąd progowy (wyłączający): 1,32A
- pobór prądu przy pełnym obciążeniu: 1,2A
- wymiary (S x W x G): 58 x 122 x 500mm
- deklaracja CE, świadectwo dopuszczenia CNBOP
| Typ: | Dodatkowe informacje: |
|---|---|
| BS-LI | napęd 24VDC/1,2A, drzwi lewe, siła 300N, kąt obrotu 125°, szerokość skrzydła od 736mm |
| BS-LI/5SEK | napęd 24VDC/1,2A, drzwi lewe, siła 300N, kąt obrotu 125°, szerokość skrzydła od 736mm, opóźniony strat 5sek. |
| BS-LI/10SEK | napęd 24VDC/1,2A, drzwi lewe, siła 300N, kąt obrotu 125°, szerokość skrzydła od 736mm, opóźniony strat 10sek. |
| BS-LI/95 | napęd 24VDC/1,2A, drzwi lewe, siła 300N, kąt obrotu 95°, szerokość skrzydła od 525mm |
| BS-LI/95/5SEK | napęd 24VDC/1,2A, drzwi lewe, siła 300N, kąt obrotu 95°, szerokość skrzydła od 525mm, opóźniony strat 5sek. |
| BS-LI/95/10SEK | napęd 24VDC/1,2A, drzwi lewe, siła 300N, kąt obrotu 95°, szerokość skrzydła od 525mm, opóźniony strat 10sek. |
| BS-LI/95/5SEK KRÓTKI | napęd 24VDC/1,2A, drzwi lewe, siła 500N, kąt obrotu 95°, szerokość skrzydła od 440mm, opóźniony strat 5sek. |
| BS-LI/95/10SEK KRÓTKI | napęd 24VDC/1,2A, drzwi lewe, siła 500N, kąt obrotu 95°, szerokość skrzydła od 440mm, opóźniony strat 10sek. |
| BS-RE | napęd 24VDC/1,2A, drzwi prawe, siła 300N, kąt obrotu 125°, szerokość skrzydła od 736mm |
| BS-RE/5SEK | napęd 24VDC/1,2A, drzwi prawe, siła 300N, kąt obrotu 125°, szerokość skrzydła od 736mm, opóźniony strat 5sek. |
| BS-RE/10SEK | napęd 24VDC/1,2A, drzwi prawe, siła 300N, kąt obrotu 125°, szerokość skrzydła od 736mm, opóźniony strat 10sek. |
| BS-RE/95 | napęd 24VDC/1,2A, drzwi prawe, siła 300N, kąt obrotu 95°, szerokość skrzydła od 525mm |
| BS-RE/95/5SEK | napęd 24VDC/1,2A, drzwi prawe, siła 300N, kąt obrotu 95°, szerokość skrzydła od 525mm, opóźniony strat 5sek. |
| BS-RE/95/10SEK | napęd 24VDC/1,2A, drzwi prawe, siła 300N, kąt obrotu 95°, szerokość skrzydła od 525mm, opóźniony strat 10sek. |
| BS-RE/95/5SEK KRÓTKI | napęd 24VDC/1,2A, drzwi prawe, siła 500N, kąt obrotu 95°, szerokość skrzydła od 440mm, opóźniony strat 5sek. |
| BS-RE/95/10SEK KRÓTKI | napęd 24VDC/1,2A, drzwi prawe, siła 500N, kąt obrotu 95°, szerokość skrzydła od 440mm, opóźniony strat 10sek. |

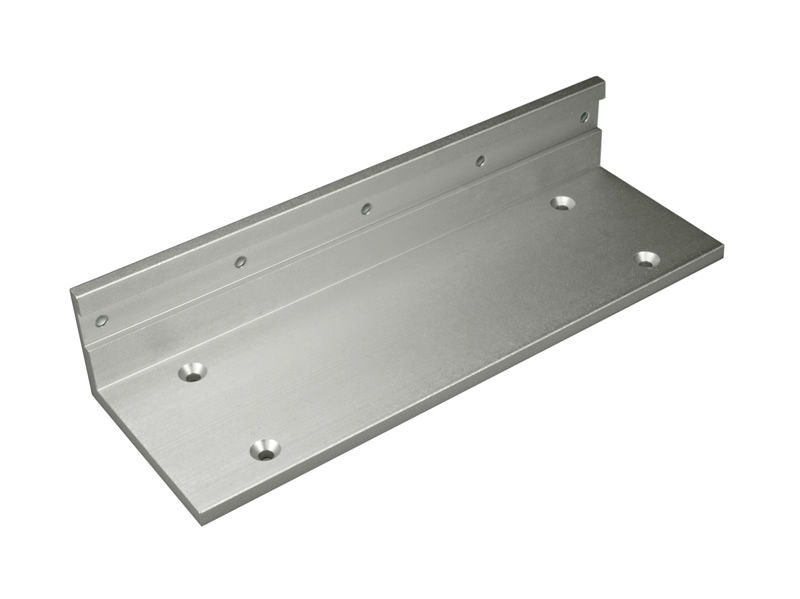

| BS-KĄTOWNIK | kątownik montażowy, montaż na wewnętrznej stronie ościeżnicy |

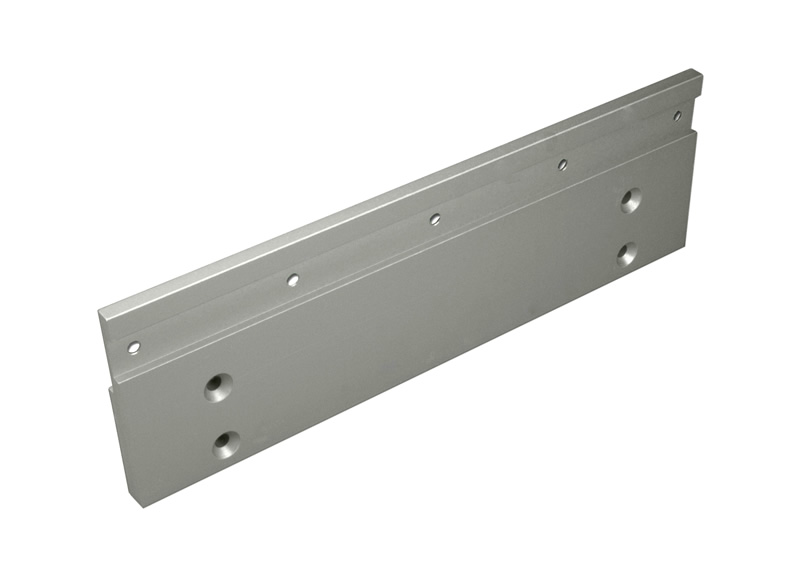

| BS-PŁYTA | płyta montażowa, montaż do ościeżnicy lub na skrzydle lub współbieżnie |

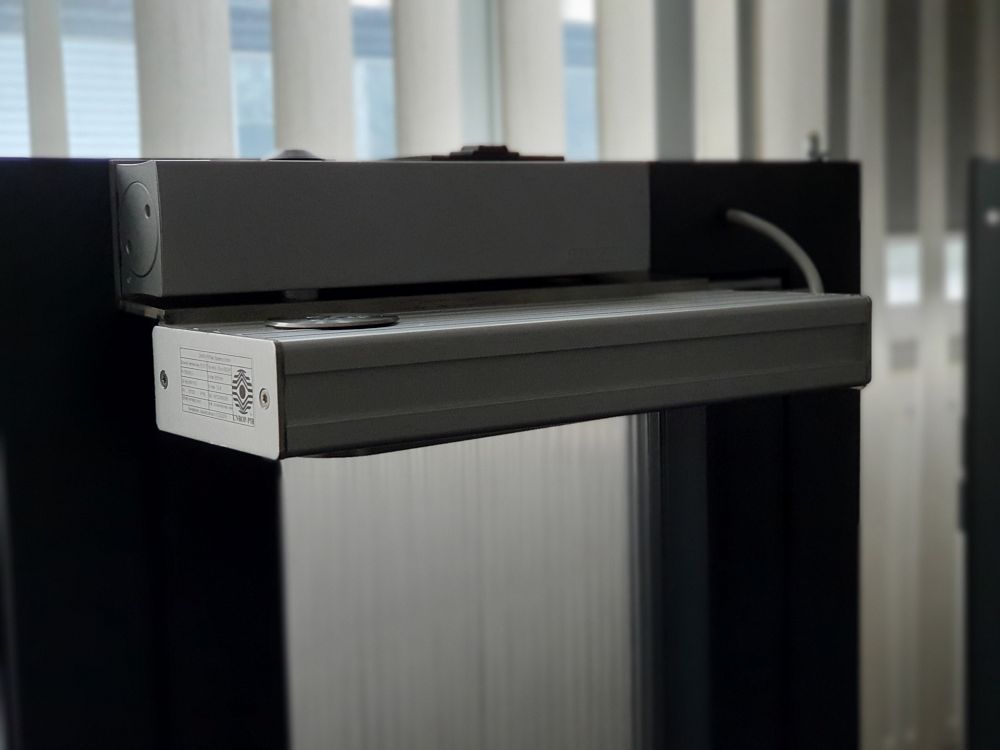

| BS-PŁYTA NIRO | płyta montażowa NIRO, montaż siłownika BS wersja 95st oraz samozamykacza Dorma GR3500 lub Geze TS5000 - NOWOŚĆ ! |

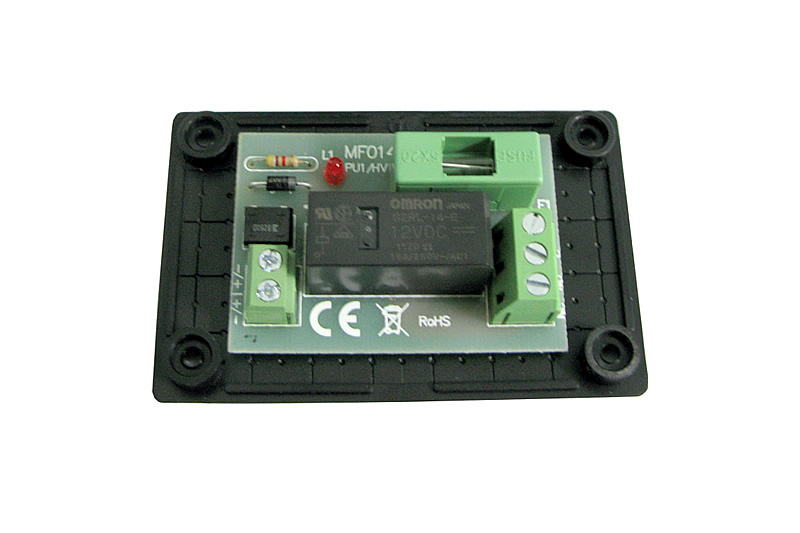

| BS-PRZEKAŹNIK | moduł przekaźnikowy 6A/24VDC |

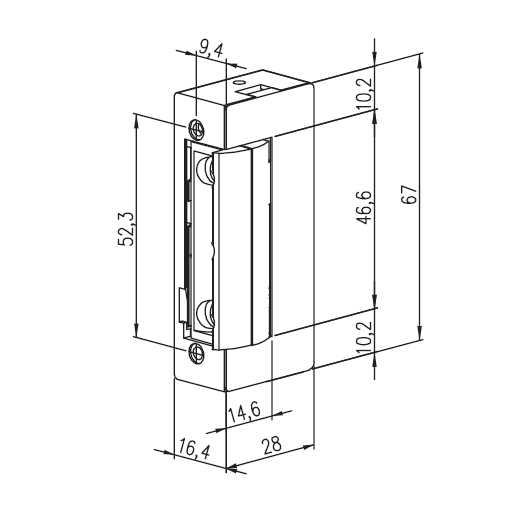

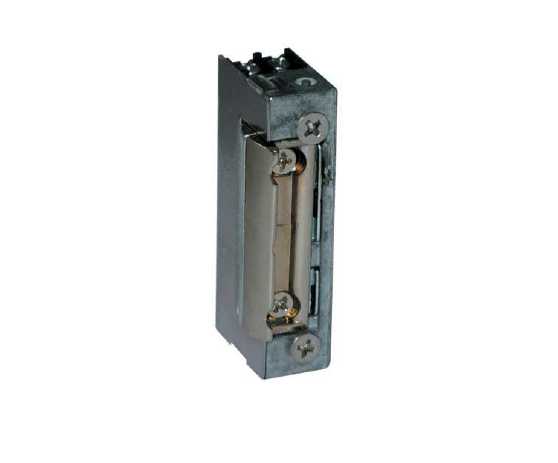

| BS-ZACZEP | elektrozaczep niskoprądowy 24VDC, zapadka promieniowa |
| KKZ/RAL9006 | koordynator kolejności zamykania drzwi 2-skrzydłowych wyposażonych w samozamykacze, kolor RAL9006 |
