WYCOFANY Z PRODUKCJI!!

Zastosowanie:
Sterownik AFG-3000F jest urządzeniem mikroprocesorowym, służącym do sterowania pracą zestawu pompowego, hydroforowego. Sterownik składa się z następujących modułów:

• moduł regulatora AFG-3000F, podstawowy moduł sterownika, obudowa przystosowana do montażu na szynie DIN w szafie sterowniczej,
• konsola operatorska AFG-3000F, moduł klawiatury z wyświetlaczem LCD 2x16 i sygnalizacją LED, obudowa przystosowana do montażu w dowolnym miejscu na drzwiach szafy lub w odległości do 200m od sterownika.

Podstawowe funkcje sterownika:

• 4 typy pracy sterownika:
  • praca progowo – czasowa
  • praca z przetwornicą częstotliwości ze stabilizacją ciśnienia w zadanym przedziale
  • praca progowo – czasowa POŻAR
  • praca ręczna
• obsługa pompy sterowanej falownikiem (falownik przypisany do jednej pompy), w sterowniku zaimplementowany
• regulator PID sterujący falownikiem
• praca z maksymalnie 6 pompami wg trybu pracy (pompy sekcji bytowej lub pożarowej)
• osobne wyjście pompy zalewowej
• oprogramowanie do wizualizacji i konfiguracji

Dane techniczne:

• napięcie zasilania: 230VAC 50Hz
• napięcia wyjściowe: 24VDC 10mA
• pobór mocy: max 18VA
• wejścia analogowe 4÷20mA: 3 szt.
• wejścia cyfrowe: 13 szt. (kontrolna)
• wyjście analogowe 4÷20mA: 1 szt. (falownik)
• wyjścia cyfrowe: 5 szt. (sygnalizacja)
• wyjścia przekaźnikowe: 7 szt. (pompy)
• interfejs RS 485

Zastosowanie:

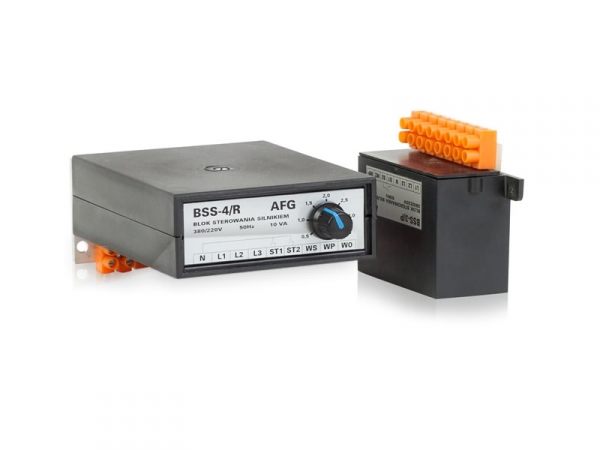

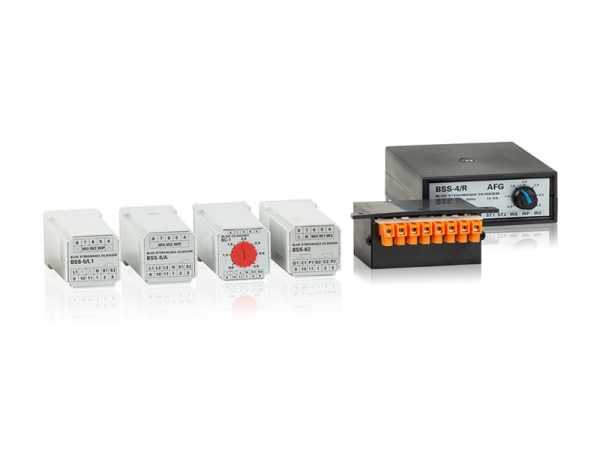

bloki sterowania silnikami (pompami) służą do załączania pomp np. w zestawach hydroforowych wyposażonych w sterowniki typu: SMC. Bloczki posiadają mocowanie do gniazd 11-stykowych PZ-11 (BSS-5) lub złącza śrubowe (BSS-3 i 4).
