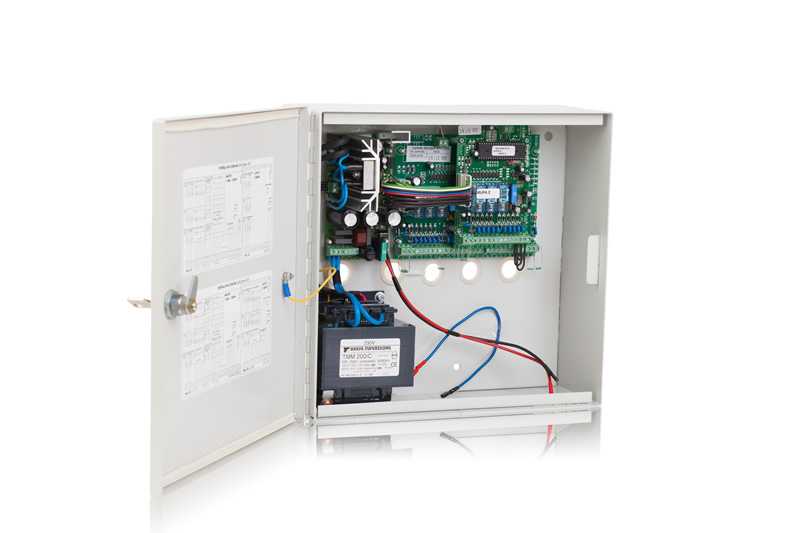

Seria AFG-2004 CENTRALE ODDYMIANIA

Zastosowanie:
Centrala sterująca serii AFG-2004, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. Centrala steruje i dostarcza energię elektryczną 24VDC do:

• napędów klap i okien oddymiających (wyciągów dymu),
• zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych) klap
• pneumatycznych lub klap wentylacji PPOŻ,
• siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,
• napędów drzwi napowietrzających,
• napędów kurtyn dymowych,
• styczników (falowników) wentylatorów napowietrzających i oddymiających.

Centrala realizuje funkcje:

• oddymiania PPOŻ
• przewietrzania
• zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem

Tryby pracy centrali:

• PRACA NORMALNA: zmiana polaryzacji na wyjściu 1, 2 do sterowania siłowników okien i klap dymowych,
• PRACA ZE: impuls 24VDC na wyjściu 1, 2 przez okres 20 sek. do sterowania elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny itp.)
• PRACA WEN: napięcie 24VDC na wyjściu 1, 2 do sterowania np.: stycznikami (lub falownikami) wentylatorów napowietrzających lub oddymiających.

Dane techniczne:

• napięcie zasilania: 230VAC, 50Hz
• napięcie pracy: 24VDC ±25%

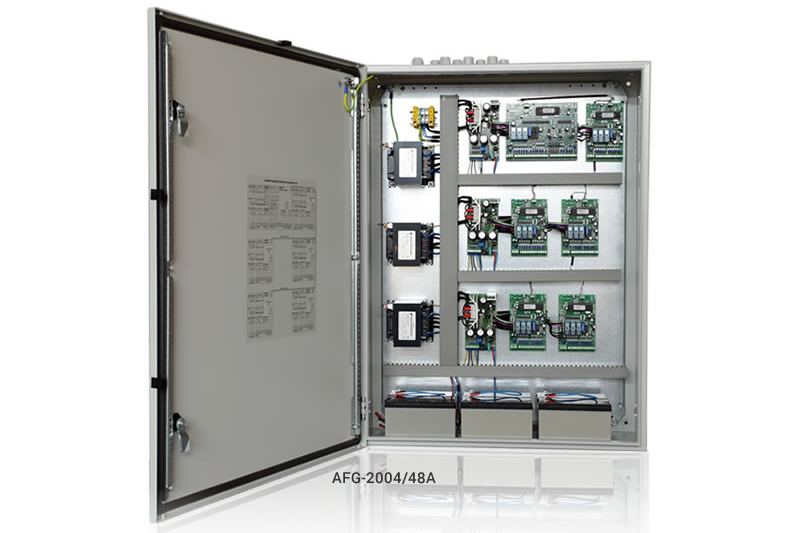

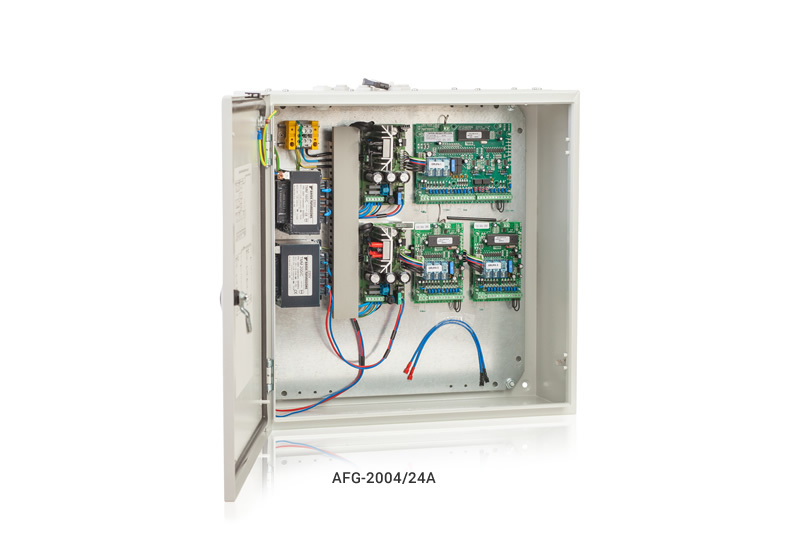

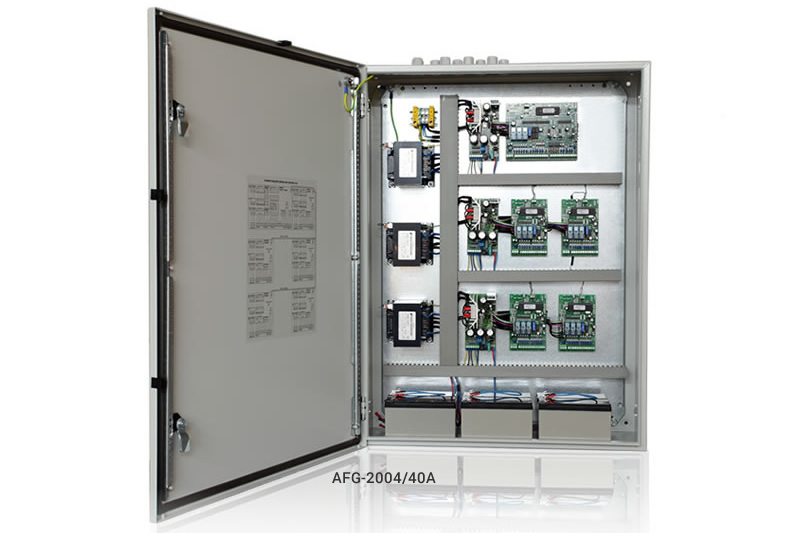

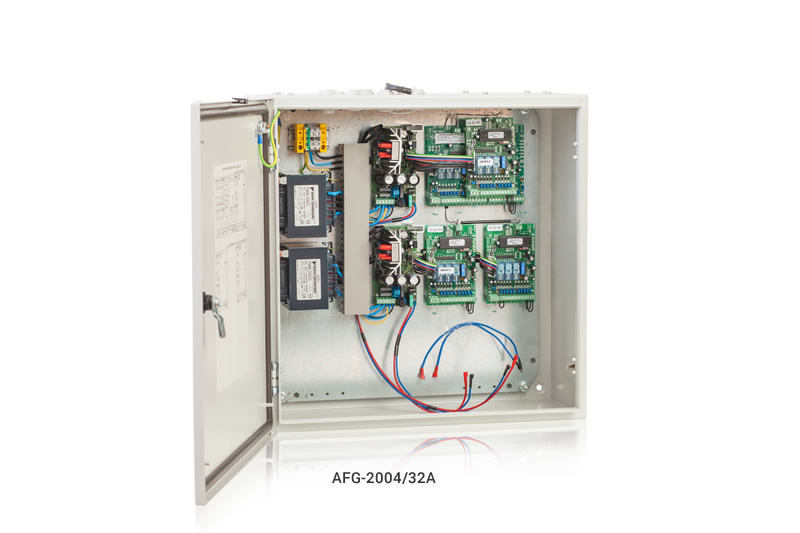

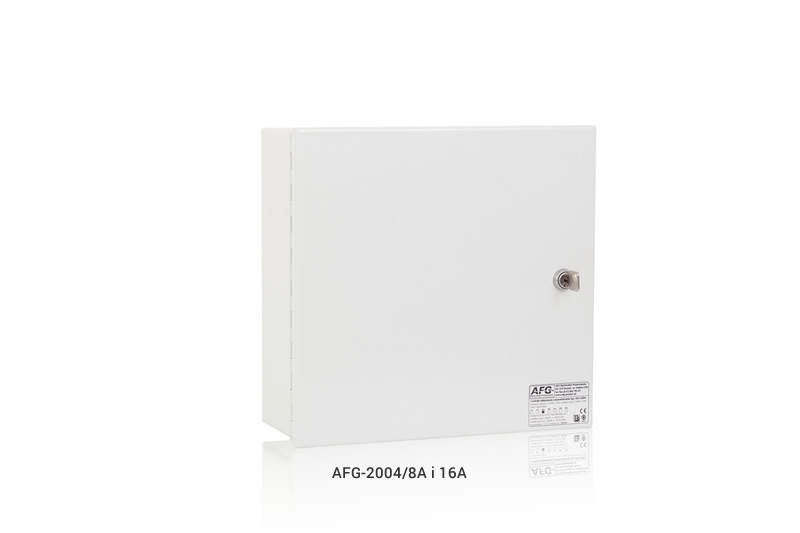

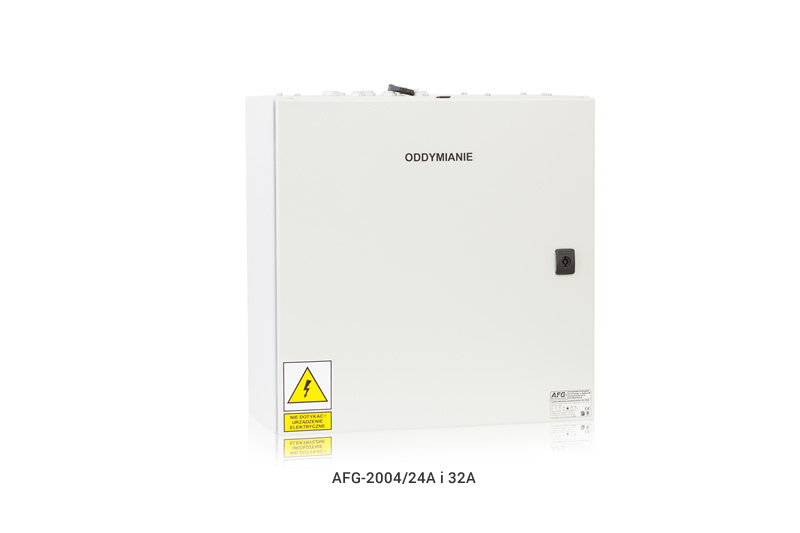

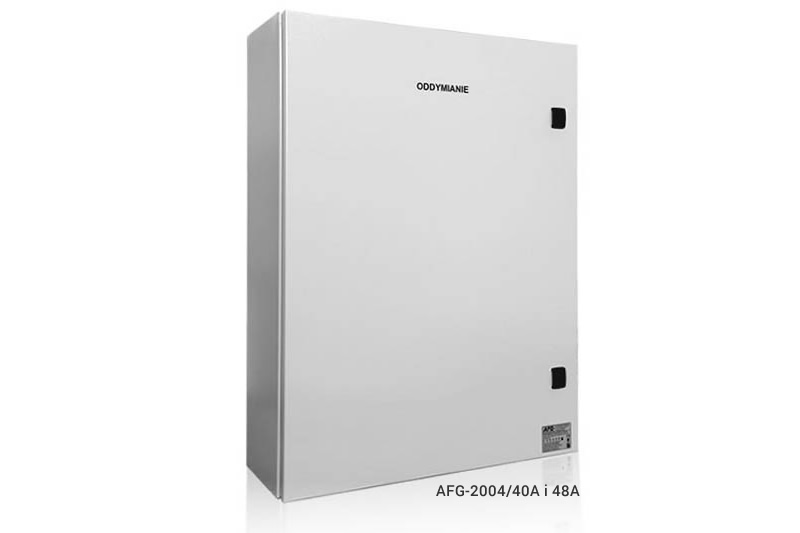

• obciążalność prądowa: 2A, 8A, 16A, 24A, 32A, 40A, 48A
• linie dozorowe: 3 szt. / jeden moduł linii
• liczba elementów w linii dozorowej: 15 szt.

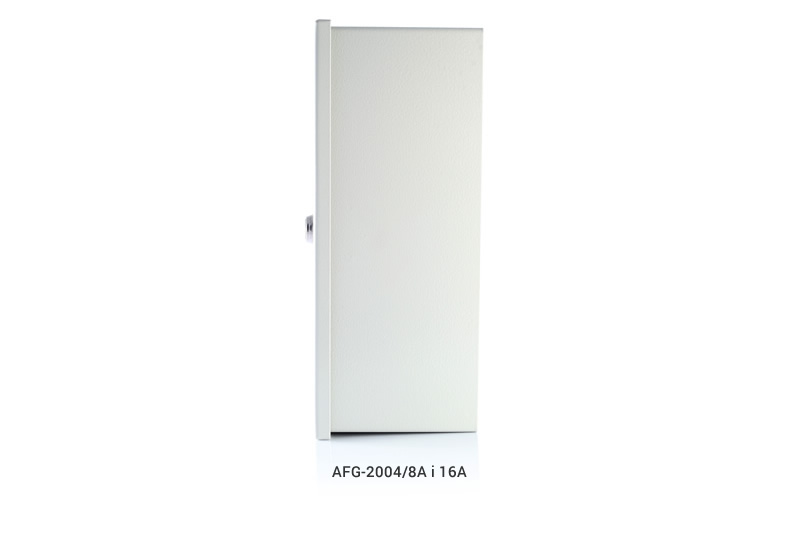

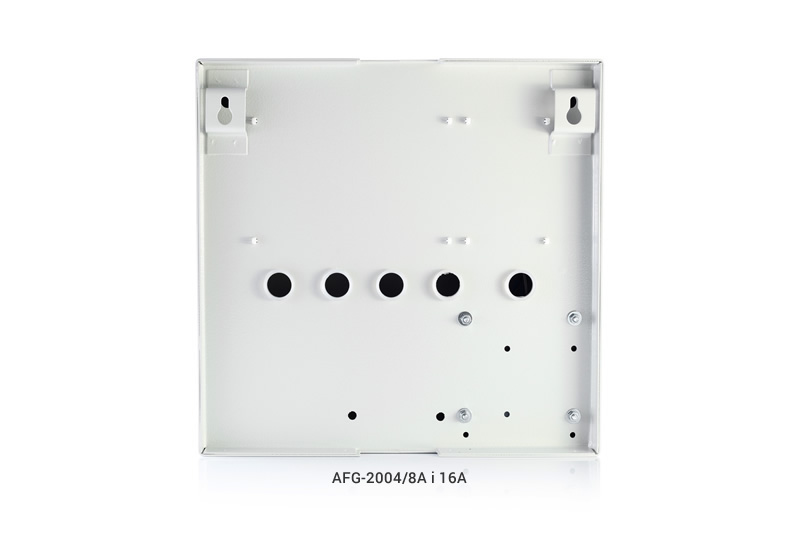

• obudowa: metalowa, natynkowa, kolor RAL 7035
• stopień ochrony obudowy: IP 30, klasa środowiskowa: I

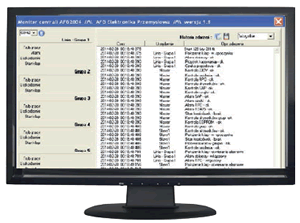

• współpraca z SSP oraz z systemami wizualizacji i nadzoru: AFG-com
• krajowa ocena techniczna, certyfikat i świadectwo dopuszczenia CNBOP
