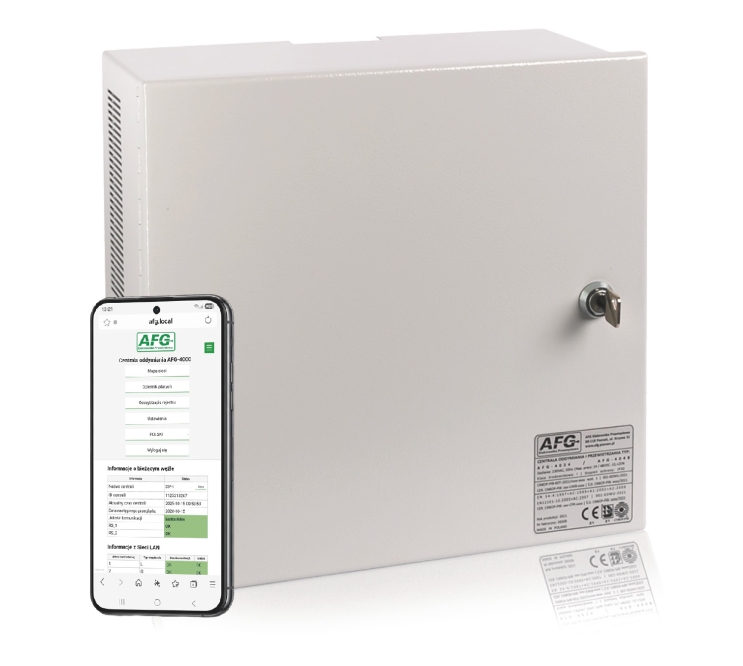

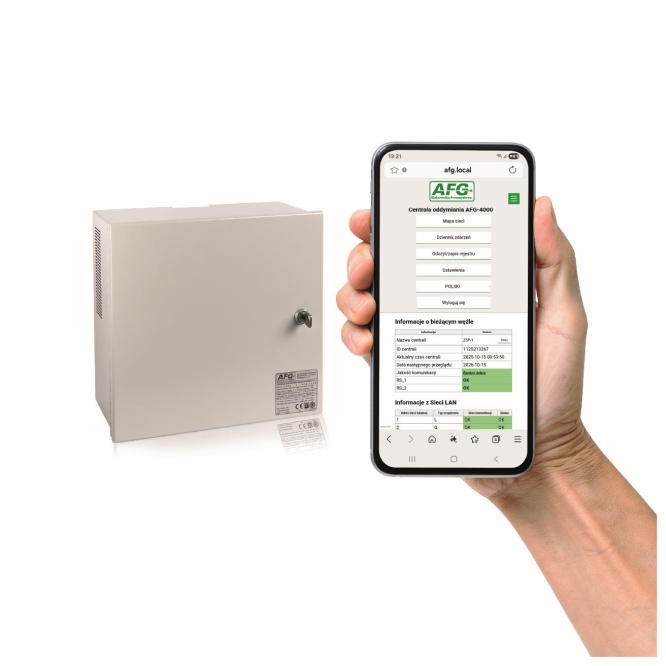

AFG-4024, AFG-4048, AFG-ZSP-4024 centrale oddymiania i przewietrzania z możliwością pracy w sieci

Zastosowanie:

Centrala  sterująca serii AFG-4000, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. Centrala steruje i dostarcza energię elektryczną 24VDC (typ: 4024) lub 48VDC (typ: 4048) do:

• napędów klap i okien oddymiających (wyciągów dymu),
• zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych) klap pneumatycznych lub klap wentylacji PPOŻ,
• siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,
• napędów drzwi napowietrzających,
• napędów kurtyn dymowych,
• styczników (falowników) wentylatorów napowietrzających i oddymiających.

Rysunek 1. Przykładowy schemat oddymiania klatki schodowej

Centrala  realizuje funkcje:

• oddymiania PPOŻ,
• przewietrzania,
• zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem,

Funkcja oddymiania PPOŻ realizowana jest w przypadku zadziałania automatycznej czujki dymu względnie temperatury, wciśnięcia przycisku „Uruchomienie” w ręcznym przycisku oddymiania (RPO-02), lub wysterowania zewnętrznym sygnałem alarmowym np. z centrali sygnalizacji pożaru (SSP).

Funkcję przewietrzania realizuje się przy pomocy ręcznego przycisku przewietrzania (PP).

Funkcję zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem zapewnia automatyczna czujka pogodowa deszcz/wiatr (CDW).

Każda z funkcji ma inny priorytet. Najwyższy priorytet ma funkcja oddymiania PPOŻ. Niższy sygnał z czujki pogodowej. Najniższy – przewietrzanie. Funkcja o wyższym priorytecie blokuje działanie funkcji o niższym priorytecie.

Alarmowe otwieranie klap dymowych jest funkcją nadrzędną i otwieranie ich może odbywać się nawet przy załączonej funkcji przewietrzania.

TRYBY PRACY:

• NORMALNY: zmiana polaryzacji na wyjściu 1, 2 do sterowania siłowników okien i klap dymowych

• ZE: impuls 24VDC na wyjściu 1, 2 przez okres 20 sek. do sterowania elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny itp.)
• WEN: napięcie 24VDC na wyjściu 1, 2 do sterowania np.: stycznikami (lub falownikami) wentylatorów napowietrzających lub oddymiających
• ODWROTNY: zmiana polaryzacji na wyjściu 1, 2 - zamykanie po sygnale alarmu.

Ponadto przełącznikiem SW2 można ustawić czas otwierania klap w funkcji przewietrzania lub opóźnienie zadziałania wyjść wykonawczych (patrz pkt 8.1).

Dane techniczne:

• napięcie zasilania: 230VAC, 50Hz, -15%,+10%
• napięcie pracy: 20,5 ÷ 28,5VDC | 41 ÷ 56VDC
• obciążalność prądowa: 4 ÷ 80A
• linie dozorowe: 3 szt. / jeden moduł linii
• liczba elementów w linii dozorowej: 15 szt.
• obudowa: stalowa, natynkowa, kolor RAL 7035
• stopień ochrony obudowy: IP 30, klasa środowiskowa: I
• współpraca z SSP oraz z systemami wizualizacji i nadzoru: AFG4000-com
• możliwość pracy w adresowalnej pętli BOSCH w wersji centrali FLM
• topologia sieci: pierścieniowa, max ilość central w sieci: 16, max długość łącza: 200m
• krajowa ocena techniczna, certyfikat i świadectwo dopuszczenia CNBOP

Zastosowanie:
Centrala sterująca serii AFG-2004, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. Centrala steruje i dostarcza energię elektryczną 24VDC do:

• napędów klap i okien oddymiających (wyciągów dymu),
• zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych) klap
• pneumatycznych lub klap wentylacji PPOŻ,
• siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,
• napędów drzwi napowietrzających,
• napędów kurtyn dymowych,
• styczników (falowników) wentylatorów napowietrzających i oddymiających.

Centrala realizuje funkcje:

• oddymiania PPOŻ
• przewietrzania
• zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem

Tryby pracy centrali:

• PRACA NORMALNA: zmiana polaryzacji na wyjściu 1, 2 do sterowania siłowników okien i klap dymowych,
• PRACA ZE: impuls 24VDC na wyjściu 1, 2 przez okres 20 sek. do sterowania elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny itp.)
• PRACA WEN: napięcie 24VDC na wyjściu 1, 2 do sterowania np.: stycznikami (lub falownikami) wentylatorów napowietrzających lub oddymiających.

Dane techniczne:

• napięcie zasilania: 230VAC, 50Hz
• napięcie pracy: 24VDC ±25%
• obciążalność prądowa: 2A, 8A, 16A, 24A, 32A, 40A, 48A
• linie dozorowe: 3 szt. / jeden moduł linii
• liczba elementów w linii dozorowej: 15 szt.
• obudowa: metalowa, natynkowa, kolor RAL 7035
• stopień ochrony obudowy: IP 30, klasa środowiskowa: I
• współpraca z SSP oraz z systemami wizualizacji i nadzoru: AFG-com
• krajowa ocena techniczna, certyfikat i świadectwo dopuszczenia CNBOP

Zastosowanie:
Przycisk RPO-02 oraz RPO-02/7P (zastępuję przycisk RPO-01) przeznaczony jest do ręcznego załączania alarmu. Zbicie szybki oraz wciśnięcie przycisku „URUCHOMIENIE” powoduje otwarcie przez centralę wyciągów dymu. Wewnątrz wyłącznika oddymiania znajdują się trzy diody, które wskazują następujące stany systemu oddymiania: uszkodzenie, dozór, uruchomienie. Przycisk wyposażony dodatkowo w sygnalizację akustyczną alarmu i uszkodzenia.

Dane techniczne:

• napięcie robocze, prąd, moc: 24VDC ±20%, 20mA, 0,5W
• wymiary: 120x120x50 mm
• typ przycisku: B, rodzaj: I, klasa klimatyczna: I
• obudowa: natynkowa, kolor pomarańczowy RAL 2011
• stopień ochrony obudowy: IP 30
• sygnalizacja: optyczno-akustyczna (z możliwościa wyłaczenia sygnalizacji akustycznej)
• masa przycisku: 0,245 kg
• krajowa ocena techniczna, certyfikat i świadectwo dopuszczenia CNBOP

Zastosowanie:

Przełącznik przewietrzania służy do ręcznego sterowania położenia klap dymowych w funkcji wentylowania i przewietrzania pomieszczeń. Przełącznik ten pozwala otwierać, zamykać i zatrzymywać ruchome segmenty wyciągów dymu, w dowolnym położeniu.

Wciśnięcie przycisku otwarcia, sygnalizowane jest świeceniem diody „OTWARCIE” w przycisku. W przypadku podłączonych wyłączników krańcowych w centrali proces otwierania klap sygnalizowany jest dodatkowo mruganiem diody a zadziałanie krańcówki świeceniem diody. Jednokrotne wciśnięcie przycisku otwarcia podaje napięcie na siłowniki przez 10 lub 180 sek. (patrz nastawy w centrali oddymiania). Zapobiega to niepotrzebnemu maksymalnemu otwarciu klap lub okien przy przewietrzaniu.

Sygnały z przełącznika przewietrzania mają najniższy priorytet – po alarmie, zasilaniu awaryjnym i czujce pogodowej. Oznacza to, że w przypadku wystąpienia któregoś z w/w sygnałów, funkcja zadana przełącznikiem PP, zostaje wyłączona oraz nie można jej w tym stanie wywołać.

Przełącznik PP jest aktywny tylko przy zasilaniu sieciowym. Zabezpiecza to przed nadmiernym rozładowaniem akumulatora.

Dane techniczne:

• zasilanie: 24VDC +-25%
• obudowa: kolor biały, natynkowa, plastik, IP30
• wymiary: 84 x 84 x 45mm
• masa: 0,1kg
• temperatura pracy: -10 ÷ +55oC
• deklaracja zgodności CE

Zastosowanie:
Przełącznik przewietrzania kluczykowy służy do ręcznego sterowania położenia klap dymowych w funkcji  wentylowania i przewietrzania pomieszczeń. Przełącznik PP-40 może być stosowany w systemach przewietrzania 24VDC (AFG-2004) oraz 230VAC (CP-03).
Przełącznik pozwala otwierać i zamykać ruchome segmenty wyciągów dymu.

Dane techniczne:

• zasilanie: 24÷30VDC lub 250VAC
• prąd znamionowy: max. 10A
• styki: 1-biegowe zwierne
• zaciski: 2,5mm2
• obudowa: metalowa (kolor szary), IP54
• temperatura pracy: -30 ÷ +50oC
• deklaracja zgodności CE

Zastosowanie:
Czujka stanowi praktyczny element uzupełniający dla systemów oddymiania i przewietrzania. Czujka deszcz-wiatr reaguje na przekroczenia określonej wartości krytycznej. Umożliwia automatyczne zamknięcie wyciągów (klap, okien) w przypadku pojawienia się deszczu lub zbyt silnego wiatru.

Dane techniczne:

• napięcie zasilania: 24÷30VDC/0,2A
• obudowa: PVC RAL 7035
• stopień ochrony obudowy: IP 56
• wymiary: 100x100x50mm
• masa: 0,4kg
• temperatura pracy: -25 ÷ +60°C
• deklaracja zgodności CE

Zastosowanie:

czujki są przeznaczone do bardzo wczesnej jaki i standardowej - zasysającej detekcji dymu. Szeroki zakres czułości w klasach A, B i C. Stosowane w: szybach windowych, pomieszczeniach przetwarzania danych, pomieszczeniach klimatyzatorów, magazynach wysokiego składowania, pomieszczeniach technicznych,  obiektach przemysłowych, celach więziennych, centralach telefonicznych, zabytkach, pomieszczeniach z  silnikami, magazynach głębokiego mrożenia.

Główne parametry użytkowe:

• duży zakres czułości umożliwiający niezawodne wykrywanie dymu w wybranej fazie rozwoju dzięki głowicy laserowej
• niewielkie rozmiary, bardzo prosta instalacja i uruchomienie. Wewnętrzny, dwustopniowy, monitorowany filtr cząstek trwałych
• jedna rura próbkująca o maksymalnej długości 50 metrów z dedykowanym czujnikiem przepływu
• unikalny system sztucznej inteligencji ClassiFire 3D® gwarantujący stałą czułość nawet przy dużych zmianach zadymienia tła
• (LDD – Laser Dust Discrimination) oprogramowanie minimalizujące ilość fałszywych alarmów nawet w środowisku silnie zapylonym
• kompatybilność ze wszystkimi systemami punktowej detekcji dymu

Dane techniczne:

• Napięcie zasilania: 21,6 – 26,4 VDC
• Wymiary: 140 (szerokość) x 200 (wysokość) x 85 (głębokość) (mm)
• Masa: 1,85 kg
• Temperatura pracy: od -10 do + 60 °C
• Wilgotność względna: 0-90% bez kondensacji pary wodnej
• Czułość : do 25% zac/m., max 10 otworów
• Zasada detekcji: Rozproszona wiązka laserowa
• Zakres czułości cząstek: od 0,003 do 10 mikronów
• Pobór prądu: 250 mA
• Wartość znamionowa styku przekaźnika: 10 VA (410 mA @ 24 VDC)
• Maksymalna długość rury próbkującej: 50
• Ilość rur próbkujących: 1
• Wewnętrzna średnica rury próbkującej: 15-25 mm
• Zewnętrzna średnica rury próbkującej: 26,0 – 26,5 mm bez adaptera – 25 z adapterem
• Poziomy alarmów: standard - alarm + awaria; opcjonalnie - 4 alarmy + awaria
• Odstęp między przeglądami serwisowymi dla głowicy detekcyjnej: ponad 8 lat
• Trwałość filtra: około 2-3 lata w zależności od środowiska
• Stopień ochrony: IP50
• Programowanie: PC przez RS232 lub za pomocą zwór
