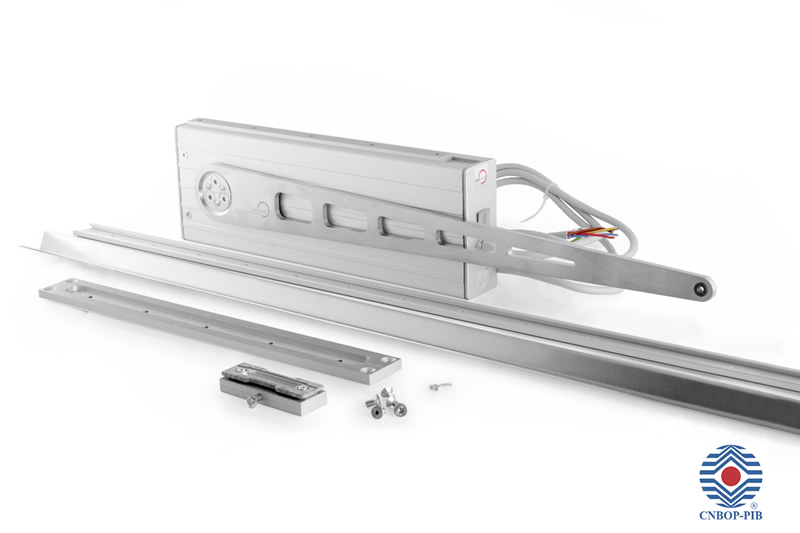

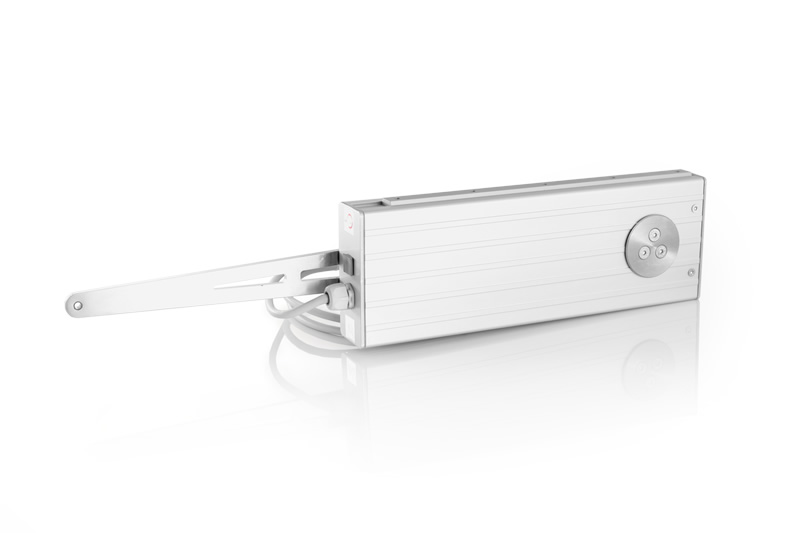

BS500 NAPĘD RAMIENIOWY DO OKIEN 24VDC
Instrukcja
Certyfikat
Świadectwo
Zastosowanie:

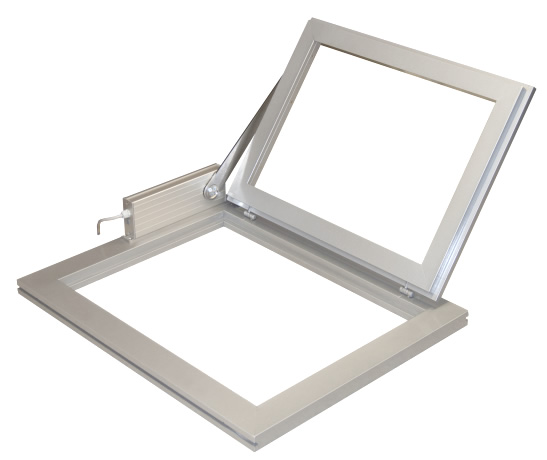

Siłownik przeznaczony jest do otwierania okien rozwieranych i uchylanych z zawiasami na dole oraz na górze. Siłowniki mogą być stosowane w systemach oddymiania grawitacyjnego, napowietrzania oraz w systemach wentylacji. Siłownik ramieniowy z szyną ślizgową jest ekstremalnie kompaktowym urządzeniem nie potrzebującym łańcucha czy też wrzecion. Ramię siłownika obraca się względem korpusu. Siłownik jest symetryczny i można go z łatwością przeprogramować z kierunku obrotu lewego na prawy, za pomocą portu programującego.
Szczegóły funkcji:
- do okien uchylnych i rozwiernych
- do okien napowietrzających i oddymiających
- mała wymagana ilość miejsca do zabudowy
- taki sam siłownik do stosowania w konstrukcjach PRAWYCH / LEWYCH
- do stosowania w konstrukcjach otwieranych do wewnątrz jak i na zewnątrz
- możliwość uzyskania dużych kątów otwarcia
- obrót ramienia do 140°
- czas otwarcia poniżej 60 sekund
- przekładnia o wysokiej wydajności
- inteligentny wyłącznik przeciążeniowy
- system konsol umożliwiający montaż napędu na profilu ramy bądź skrzydła
- gniazdo programowania (SIMON-Link)
- niski pobór prądu przy wysokiej wydajności
- współpraca równoległa do 4 siłowników w wersji SYN
Dane techniczne:
- Napięcie zasilania 24VDC -15%;+15%
- Znamionowy pobór 1,1A dla wersji z krótkim ramieniem, 1,5A dla wersji z długim ramieniem
- Siła zamykania/otwierania 400 i 500 N
- Kabel podłączeniowy 5 x 0,75mm2/długość 2m
- certyfikat i świadectwo CNBOP

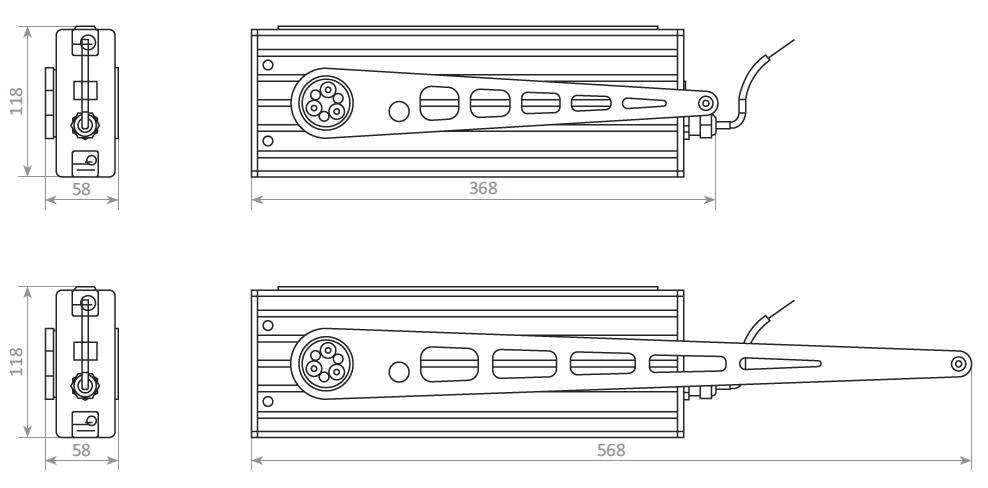

Wymiary:
| Typ: | Dodatkowe informacje: |
|---|---|
| BS500K/140 | napęd 24VDC/1,1A, krótkie ramie, siła 400N, kąt obrotu 140°, min szerokość skrzydła otwieranego do wewnątrz 550mm |
| BS500K/95 | napęd 24VDC/1,1A, krótkie ramie, siła 400N, kąt obrotu 95°, min szerokość skrzydła otwieranego na zewnątrz 535mm |
| BS500D/140 | napęd 24VDC/1,5A, długie ramie, siła 500N, kąt obrotu 140°, min szerokość skrzydła otwieranego do wewnątrz 923mm |
| BS500D/120 | napęd 24VDC/1,5A, krótkie ramie, siła 500N, kąt obrotu 120°, min szerokość skrzydła otwieranego na zewnątrz 1000mm |
| BS500K/140 | napęd 24VDC/1,1A, krótkie ramie, siła 400N, kąt obrotu 140°, min szerokość skrzydła otwieranego do wewnątrz 550mm, do synchronizacji |
| BS500K/95 | napęd 24VDC/1,1A, krótkie ramie, siła 400N, kąt obrotu 95°, min szerokość skrzydła otwieranego na zewnątrz 535mm, do synchronizacji |
| BS500D/140 | napęd 24VDC/1,5A, długie ramie, siła 500N, kąt obrotu 140°, min szerokość skrzydła otwieranego do wewnątrz 923mm, do synchronizacji |
| BS500D/120 | napęd 24VDC/1,5A, krótkie ramie, siła 500N, kąt obrotu 120°, min szerokość skrzydła otwieranego na zewnątrz 1000mm, do synchronizacji |

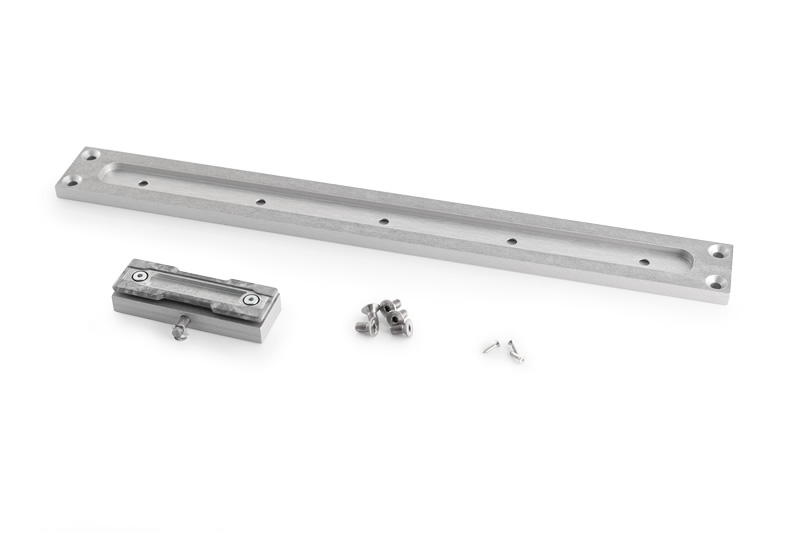

| BS500-SZYNA/400 | szyna montażowa, długość 400mm |
| BS500-SZYNA/600 | szyna montażowa, długość 600mm |
| BS500-SZYNA/800 | szyna montażowa, długość 800mm |
| WAL | napęd ryglujący do okien, 24VDC/1A 1000N, podfrezowany pod zabierak, bez wyłącznika przeciążeniowego, współpraca z modułem AM-873-LP |
| WAL/RW | zestaw montażowy siłownika WAL, montaż na ramie, okno otwierane do wewnątrz |
| WAL/RZ | zestaw montażowy siłownika WAL, montaż na ramie, okno otwierane na zewnątrz |
| AM-873-LP | moduł kolejności otwierania, współpraca BS500 z WAL (lub VH-2) |
